彈簧阻尼減震器產品簡介:
ZD型阻尼彈簧減振器(阻尼彈簧減震器)具有彈簧減振器的低頻率和橡膠減振器的大阻尼等雙重優點,將兩者的優點結合,消除了彈簧減振器共振時振幅激增的現象,又解決了橡膠減振器固有頻率較高的難題,是積極、消極隔振的理想產品。

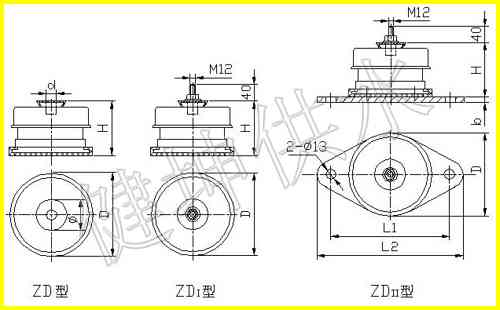

彈簧阻尼減震器產品簡圖:
ZD型阻尼減振器(阻尼彈簧減震器)載荷范圍廣、適應性強,對積極隔振、消極隔振和沖擊隔振能同時產生明顯效果,是一種多功能通用性隔振產品,適用于-20℃-80℃的工作環境,其正常工作載荷范圍內固有頻率在1。5HZ-4.9HZ之間,阻尼比為0。065,是空調、恒溫設備、風機、冷卻塔、冷凍機組、壓縮機,水泵等機載設備的理想減振產品。
產品型號 |
載荷范圍 (Kg) |
豎向剛度 (N/mm) |
外型尺寸 |
||||
H |
D |
L1 |
M1 |
M2 |
|||
ZD-1 |
30-45 |
16 |
75 |
130 |
158 |
12 |
12 |
ZD-2 |
45-80 |
30 |
75 |
130 |
158 |
12 |
12 |
ZD-3 |
80-120 |
40 |
75 |
130 |
158 |
12 |
12 |
ZD-4 |
120-160 |
44 |
90 |
130 |
158 |
12 |
12 |
ZD-5 |
160-200 |
54 |
90 |
130 |
158 |
12 |
12 |
ZD-6 |
200-260 |
59 |
90 |
130 |
158 |
12 |
12 |
ZD-7 |
260-320 |
67 |
90 |
130 |
158 |
12 |
12 |
ZD-8 |
320-360 |
73 |
90 |
161 |
207 |
12 |
13 |
ZD-9 |
360-420 |
89 |
90 |
161 |
207 |
12 |
13 |
ZD-10 |
420-480 |
102 |
110 |
161 |
207 |
12 |
13 |
ZD-11 |
488-500 |
129 |
110 |
161 |
207 |
12 |
13 |
ZD-12 |
500-630 |
180 |
110 |
161 |
207 |
12 |
13 |
ZD-13 |
630-700 |
196 |
110 |
161 |
207 |
12 |
13 |
ZD-14 |
700-800 |
240 |
120 |
193 |
235 |
16 |
13 |
ZD-15 |
800-900 |
289 |
120 |
193 |
235 |
16 |
13 |
ZD-16 |
900-1050 |
340 |
120 |
193 |
235 |
16 |
13 |
ZD-17 |
1050-1200 |
420 |
120 |
193 |
235 |
16 |
13 |
