02S404國標柔性防水套管

02S404國標柔性防水套管
02S404國標柔性防水套管
鞏義市健坤供水設備廠是專業的02S404國標柔性防水套管生產廠家,從原材料加工,到無縫焊接成型,到后期精加工,本廠有一整套完善的生產,檢測,后期服務體系,產品遍及全國20……
相關產品
  • IV型剛性防水套管 IV型剛性防水套管
  • WRG柔性防水套管 WRG柔性防水套管
  • III型剛性防水翼環 III型剛性防水翼環
  • II型剛性防水套管 II型剛性防水套管
  • 不銹鋼柔性防水套管 不銹鋼柔性防水套管
  • I型剛性防水套管 I型剛性防水套管
產品簡介:
02S404柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件,一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁,如遇非混凝土時應改用混凝土墻壁,而且必須將套管一次凝固于墻內;柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。A型用于鋼管,B型適用于球墨鑄鐵管。其中I型密封圈適用于一般防水套管,II型密封圈適用于比較嚴格的防水要求,適用溫度:-20--250℃,如有特殊要求訂貨的時候請說明。購買02S404柔性防水套管請到鞏義市健坤供水設備廠!

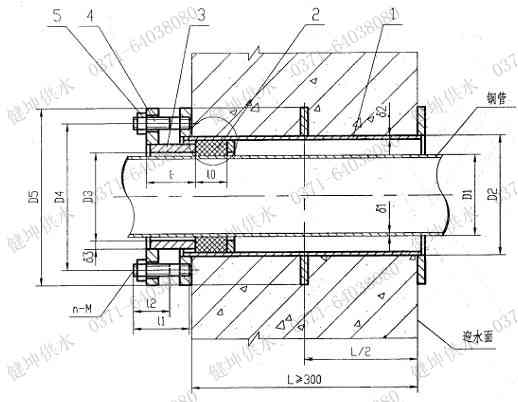

產品示意圖:

序號
名稱
數量
材料
備注
1
法蘭套管
1
Q235-A
焊接件
2
密封圈I型
2
橡膠

密封圈II型
1
橡膠

3
法蘭壓蓋
1
Q235-A
焊接件
4
螺柱
N
4.8
GB897-88A
5
螺母
N
4
GB/T41-2000

 主要技術參數:
DN D1 D2 D3 D4 D5 ι ι0 L1 L2 δ1 δ2 δ3 n-M A型重量 B型重量
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.40 / 14.60 /
65 76 114 80 165 220 65 28 25 72 30 3.75 4 8 4-M12 16.89 17.07 17.18 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 6-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 8-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M20 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 32 30 90 46 8 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 32 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114.0 114.8 115.3 116.4
450 480 530 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 / /
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 / /
600 630 690 640 755 820 75 40 30 104 54 10 10 12 16-M24 197.2 198.2 / /
700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7 / /
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280.0 282.3 / /
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 / /
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 /



鞏義市健坤供水設備廠,是專業生產防水套管的廠家,產品系列有:02S404國標柔性防水套管S312剛性防水套管,S312柔性防水套管A型剛性防水套管 ,ZY808柔性加長型防水套管 ,不銹鋼柔性防水套管,WRG柔性防水套管 ,04FS02柔性密閉套管 ,04FS02兩側防護剛性密閉套管等系列產品,我廠從原材料加工,無縫焊接成型,到后期精加工,到售后服務有一整套完整的生產和服務體系,是您購買防水套管產品的首選!
