單向自導式伸縮補償器

鞏義市健坤供水設備廠是專業的單向自導式伸縮補償器生產廠家，從原材料加工，到無縫焊接成型，到后期精加工，本廠有一整套完善的生產，檢測，后期服務體系，產品遠銷歐美，遍及全國2……

相關產品

D型大撓度松套補償接頭
通用型波紋補償器
套筒補償器
萬向鉸鏈型波紋膨脹節
纖維織物風道補償器
大板盒型限位伸縮補償器

產品簡介：
單向自導式伸縮補償器分I型、II型（I型不帶支座、II型帶支座），該補償器主要有伸縮管、組合密封結構、殼體等組成。利用伸縮管在密封結構內的軸向移動，補償或吸收熱力管道熱脹冷縮所產生的軸向變形量，以先進的壓注密封技術，實現長期可靠密封和帶溫、帶壓（不停產情況下）進行維護，殼體內的導向滑動軸承，可承受管道的側向推力，限制伸縮管的徑向位移，從而達到自導向的目的，提高熱力管道安全運行的工作能力，使用壽命長，維修方便。
該補償器主要應用于城市集中供熱管道、熱電廠蒸汽管道、電站大型鍋爐送粉和排灰管道、冶金行業的高滬送風（氣）管道和各種冷卻管道、其它需要考慮熱脹冷縮的各種管道等。
主要技術參數：工作壓力0.6～4.0MPa，工作溫度：-50～350℃，適用介質：熱水、冷卻水、蒸汽及其它氣（液）體和氣固（煤粉、煤灰等）二相混合物等。選購單向自導式伸縮補償器請到鞏義市健坤供水設備廠！

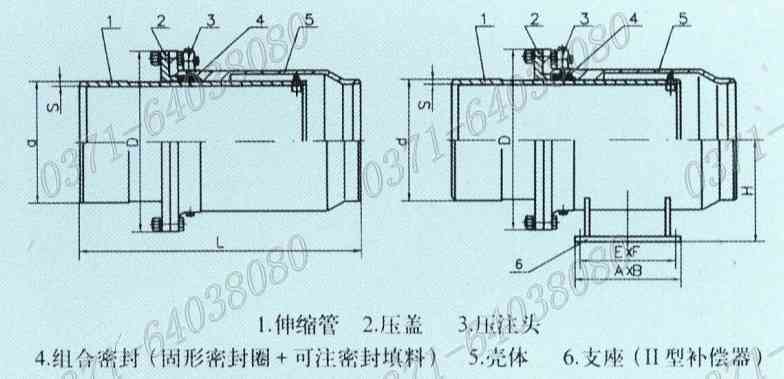

產品結構簡圖：

公稱通徑	補償量	徑向最大尺寸	磨擦阻力FX	產品最大長度L	接口端口尺寸	支座尺寸						重量
					法蘭連接	A(MM)	B(MM)	E(MM)	F(MM)	H(MM)	機腳螺栓	I型		II型
					法蘭連接	A(MM)	B(MM)	E(MM)	F(MM)	H(MM)	機腳螺栓	接管	法蘭	接管	法蘭
10	200	115	1.82	780	￠57*3.5	135	80	100	45	90	4-M16	20	25	22	27
15	200	140	2.3	780	￠73*4	135	80	100	45	105	4-M16	29	34	33	38
10	200	165	3.18	805	￠89*4	180	80	120	45	110	4-M18	34	42	39	47
10	200	260	4.15	810	￠108*4	180	95	120	55	165	4-M10	50	60	55	65
25	200	280	5.08	810	￠133*4	185	120	120	75	175	4-M18	62	74	69	81
50	200	320	6.11	830	￠159*4.5	185	120	150	90	200	4-M10	72	86	86	100
100	200	375	8.58	980	￠219*5	195	150	165	140	225	4-M20	107	126	121	140
150	200	425	10.68	980	￠273*6	220	165	225	175	265	4-M20	152	176	198	220
200	200	480	12.84	1000	￠325*6	220	165	225	225	285	4-M24	170	199	222	251
250	200	530	15.09	1000	￠377*8	280	225	255	275	315	4-M24	183	226	267	310
400	200	585	19.93	1005	￠426*8	280	225	250	310	350	4-M27	195	256	285	346
450	200	635	23.01	1030	￠478*8	320	225	275	350	375	4-M27	230	295	325	390
500	200	685	25.87	1045	￠529*8	320	250	270	375	400	4-M30	280	360	385	465
600	200	800	30.01	1045	￠630*8	350	270	300	475	465	4-M30	370	474	510	614
700	200	900	33.18	1065	￠720*8	350	275	300	570	530	4-M33	476		621
800	200	1000	38.71	1080	￠820*10	370	300	290	640	580	4-M33	544		694
900	200	1100	44.93	1095	￠920*10	370	300	290	730	630	4-M36	612		782
1000	200	1200	53.94	1110	￠1020*10	380	290	310	810	690	4-M36	680		860
1100	200	1310	60.06	1130	￠1120*10	380	290	310	900	745	4-M42	748		968
1200	200	1410	65.51	1150	￠1220*14	410	310	310	1000	795	4-M42	816		1090

鞏義市健坤供水設備廠，是專業生產補償器產品的廠家，產品系列有：通用型波紋補償器，直埋式波紋補償器，JTW通用型金屬軟管，橫向大拉桿波紋補償器，單向自導式伸縮補償器，F(xiàn)UB橡膠風道補償器，大板盒型限位伸縮補償器，軸向外壓式波紋補償器，QB球形補償器，D型大撓度松套補償接頭 ，FVB橡膠風道補償器，風機口矩形風道補償器等系列產品，我廠從原材料加工，無縫焊接成型，到后期精加工，到售后服務有一整套完整的生產和服務體系，是您購買補償器產品的首選！
